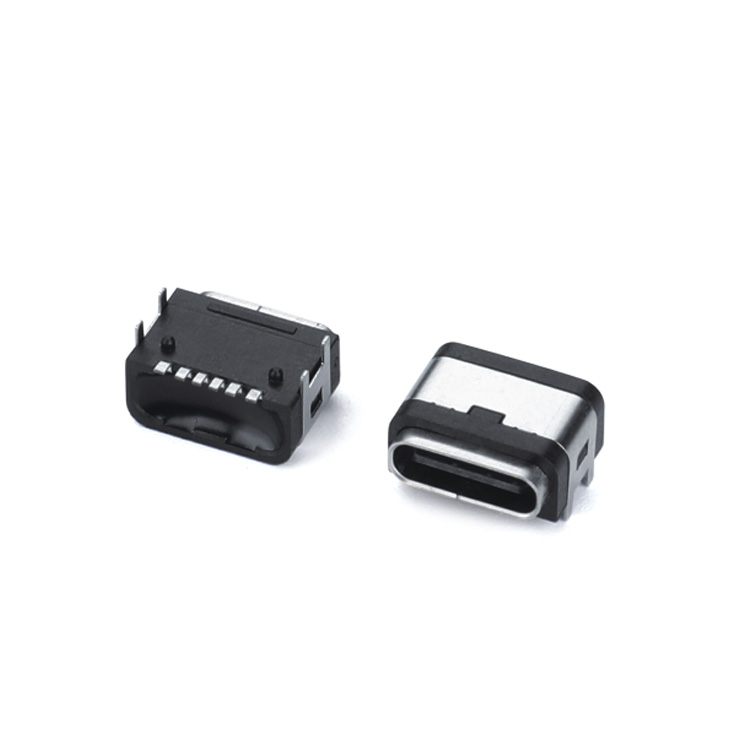

TYPE-C接口焊接過程中的環節把控
時間：2025-12-10瀏覽次數：427TYPE-C接口作為當前電子設備中主流的連接標準之一，其焊接工藝的精細程度直接影響產品的可靠性和使用壽命。在焊接過程中，工程師需要從材料選擇、溫度控制、引腳對齊到后期檢測等多個環節嚴格把控，任何一個細節的疏忽都可能導致信號傳輸不穩定、接口松動甚至設備短路等嚴重后果。
一、焊接前的關鍵準備工作
1、焊料與助焊劑的選擇
TYPE-C接口可使用含銀量3%的無鉛焊錫絲，其熔點在217-220℃之間，能有效降低虛焊風險。助焊劑應選擇RMA（中等活性）型，既能確保焊接流動性，又不會因腐蝕性過強損傷鍍金觸點。需特別注意避免使用含氯離子的助焊劑，這類物質會加速接口金屬層的電化學腐蝕。
2、PCB焊盤設計驗證
焊接前需要確認PCB焊盤尺寸符合USB-IF標準：24個信號引腳寬度應控制在0.25±0.05mm，4個電源/地引腳可適當加寬至0.4mm。
3、靜電防護措施
TYPE-C芯片內部集成有PD協議控制器等敏感元件，操作人員需佩戴防靜電手環，工作臺鋪設ESD墊。
二、焊接過程中的核心控制點
1、溫度曲線的準確調控
熱風槍建議采用三區溫控：預熱區（150-180℃，60秒）、回流區（峰值245-250℃，持續時間<10秒）、冷卻區（速率<4℃/秒）。
2、引腳對齊的顯微級操作
使用5倍以上放大鏡觀察引腳與焊盤的對位，特別是B10/B11需要完全覆蓋焊盤。實際操作中可采用"三點定位法"：先固定兩側定位柱焊點，再調整中間引腳位置。
3、焊接時間的準確把控
每個引腳的接觸加熱時間應控制在3-5秒之間，對于VBUS/GND等大電流引腳可適當延長至7秒，但需注意相鄰信號引腳的隔熱保護。
三、焊接后的質量驗證體系
1、三維檢測技術應用
采用AOI（自動光學檢測）設備進行3D掃描，重點檢查：
①焊點高度差（應<0.1mm）
②引腳側爬錫高度（需達到引腳厚度1/2以上）
③無橋連（特別是TX/RX差分對之間）
2、電氣性能測試
需要包含以下測試項：
①5.1kΩ CC下拉電阻阻值測試（誤差±5%）
②20V PD協議握手測試
③10Gbps信號眼圖測試（抖動<0.15UI）
3、機械強度測試
按照IEC 60512-23標準進行：
①5000次插拔壽命測試（接觸阻抗變化<10mΩ）
②5N側向拉力測試（位移量<0.3mm）
③1米跌落測試（無功能損傷）
四、特殊場景的工藝優化
1、防水型接口處理
對于IP67等級接口，需在焊接后點膠密封：
①選用UL94 V-0級阻燃膠水
②膠寬控制在0.3-0.5mm
③固化后做-40℃~85℃高低溫循環測試
2、高頻信號完整性維護
針對USB4 40Gbps接口：
①使用110Ω阻抗匹配焊盤
②差分對長度差控制在±0.15mm內
③避免90°直角走線
3、返修工藝要點
拆除不良接口時：
①先用低溫膠帶保護周邊元件
②采用200℃+280℃雙溫區加熱
③清除殘錫時禁用金屬刮刀
TYPE-C焊接質量直接影響用戶的使用體驗，標準化的焊接工藝體系，配合顯微鏡檢測、X-ray檢測等手段，可控制焊接不良率在0.5%以下。值得注意的是，隨著USB4 V2.0標準的普及，對焊接精度的要求將進一步提高，工程師需要持續更新工藝知識庫以適應技術演進。
