SLOT總線插槽在電路連接上的技術處理
時間：2025-11-24瀏覽次數：316在電子設備和計算機系統中，總線插槽是實現電路連接和數據傳輸的核心組件之一。SLOT總線插槽作為一種常見的接口形式，廣泛應用于各類硬件設備中，其設計直接影響系統的穩定性和性能表現。本文將探討SLOT總線插槽在電路連接上的關鍵技術處理，從物理結構到信號完整性，從材料選擇到實際應用中的注意事項，剖析這一重要連接部件的技術細節。

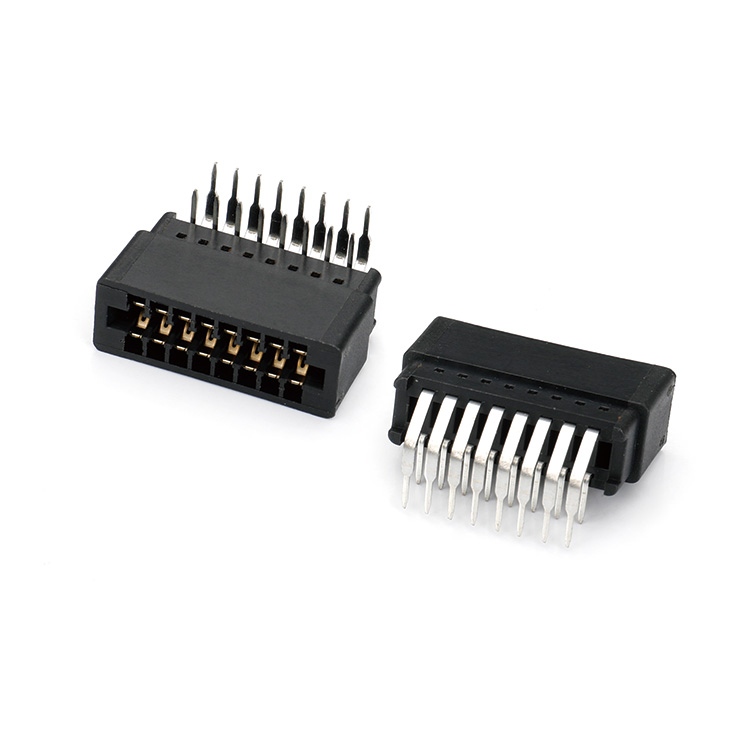

SLOT總線插槽的物理結構設計是確保可靠連接的首要因素，通常采用高密度排列的金屬觸點，這些觸點需要與對應插卡的金屬引腳形成穩定接觸。觸點材料多選用磷青銅或鈹銅合金，這類材料具有優良的彈性性能和導電特性，能夠在長期插拔后仍保持良好的接觸壓力。插槽外殼一般采用耐高溫工程塑料，如LCP或PPS，這些材料不僅具備良好的機械強度，還能承受焊接時的高溫而不變形。在結構設計上，防呆設計是必不可少的，它通過不對稱的槽口或凸起確保插卡只能以正確方向插入，避免因誤操作導致的連接錯誤。
隨著數據傳輸速率的不斷提升，高頻信號在插槽連接處的反射、串擾和衰減問題日益突出。工程師們采用多種技術手段來解決這些問題：首先是阻抗匹配，通過控制插槽觸點的幾何形狀和間距，使特性阻抗與傳輸線保持一致，通?？刂圃?0Ω或75Ω；其次是采用差分信號對設計，將正負信號線成對布置并保持嚴格對稱，有效抑制共模噪聲；再者是接地設計，在高速信號觸點之間插入接地觸點，形成有效的電磁屏蔽。對于PCIe等高速總線插槽，還會采用"短樁"設計，減少信號路徑上的分支長度，降低信號反射。
電源分配系統在SLOT總線插槽中也占據重要地位，插槽往往需要為插卡提供多種電壓（如+3.3V、+5V、+12V等），每路電源都需要足夠的電流承載能力。為此，插槽中會為每路電源布置多個并聯的電源觸點，降低接觸電阻和電流密度。同時，電源觸點通常比信號觸點更寬更厚，以減小電阻和電感。在電路板上，這些電源引腳會連接到多層板的內層電源平面，確保低阻抗的電源分配。為了防止熱插拔時的電流沖擊，一些插槽還會集成預充電電路，在電源觸點完全接觸前先通過高阻值電阻進行預充電，避免火花和電壓突變。
電磁兼容性（EMC）設計是SLOT總線插槽不可忽視的環節，插槽作為系統內外信號的交接點，容易成為電磁干擾的源頭或傳播路徑。為此，插槽外殼常采用金屬屏蔽層或導電涂層，并與系統機箱形成良好的電接觸。在觸點排列上，高速信號線會被地線或電源線包圍，形成天然的屏蔽結構。某些特殊應用場合還會在插槽中加入鐵氧體磁珠或濾波電容，進一步抑制高頻噪聲。值得一提的是，插槽設計越來越注重"諧振控制"，通過優化結構尺寸避免在特定頻率下形成諧振腔，從而減少不必要的輻射。
熱管理在SLOT總線插槽設計中同樣重要，大功率插卡通過插槽獲取電能的同時也會產生大量熱量，這些熱量會傳導至插槽和主板。工程師們采用多種措施應對這一挑戰：插槽的電源觸點需要足夠大的接觸面積以降低接觸電阻，減少焦耳熱；高溫區域的塑料部件會添加耐熱穩定劑，防止長期高溫下變形；在布局上，高功耗插槽會遠離溫度敏感元件，并考慮系統風道的散熱需求。對于服務器等應用，還會在插槽周圍布置溫度傳感器，實時監控連接器溫度狀態。
生產工藝和質量控制直接影響SLOT總線插槽的可靠性，注塑成型工藝需要控制模具溫度和冷卻速率，避免塑料部件產生內應力或收縮不均。金屬觸點的沖壓成型要求高尺寸精度，通?？刂圃凇?.05mm以內。電鍍工藝尤為關鍵，觸點表面多采用鍍金處理（厚度通常為0.5-2.5μm），既確保良好的導電性又能防止氧化。對于高頻應用，還會采用選擇性鍍金，只在接觸區域進行鍍覆以控制成本。組裝過程中的自動化光學檢測可以及時發現觸點變形、塑料缺陷等問題。耐久性測試包括模擬數千次插拔循環，驗證接觸電阻的穩定性。
從系統級角度看，SLOT總線插槽的設計需要與整個電子系統的架構協同優化。插槽的位置影響信號走線長度和拓撲結構，進而影響時序預算；插槽的電源設計需要與電源分配網絡（PDN）協同考慮；插槽的機械固定方式關系到整機的抗震性能。設計往往在初期就進行多物理場仿真，包括電磁場分析、熱分析和結構力學分析，確保插槽在各種工況下都能可靠工作。
SLOT總線插槽作為電子系統中的關鍵互連部件，其電路連接處理涉及材料科學、電磁理論、熱力學、機械工程等多個學科的綜合應用。一個優秀的插槽設計需要在成本、性能、可靠性和易用性之間取得平衡，同時兼顧當前需求和未來升級可能。隨著電子系統向更高速度、更高密度、更低功耗方向發展，SLOT總線插槽技術也將持續創新，為各類電子設備提供更加可靠的連接解決方案。
