SLOT總線插槽的信號隔離技術
時間：2026-02-27瀏覽次數：203SLOT總線插槽的信號隔離機制是工業自動化系統中確保數據可靠傳輸的關鍵技術，在復雜的電磁環境中，信號干擾可能導致數據失真、通信中斷甚至設備損壞，因此有效的隔離設計直接關系到系統的穩定性和安全性，本文將剖析SLOT總線的物理層隔離原理、數字信號處理策略以及典型應用場景中的技術實現。

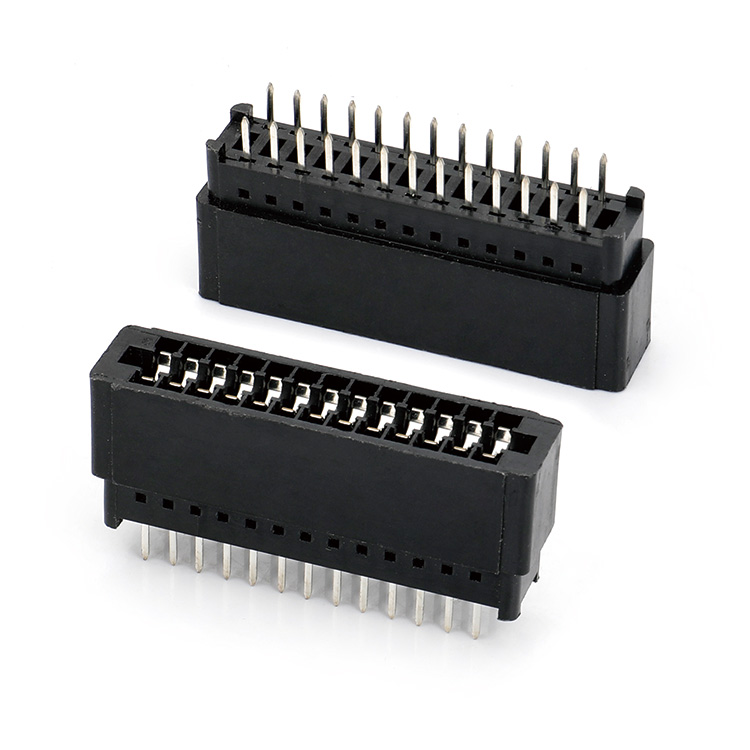

在物理層隔離方面，SLOT總線采用多級防護架構。一級防護通過金屬屏蔽殼體實現，插槽的鍍鋅鋼板外殼可衰減80%以上的空間輻射干擾。二級防護體現在接觸件的特殊設計，每個引腳采用獨立簧片結構，相鄰觸點間插入0.5mm厚度的聚酰亞胺絕緣隔板，這種材料在1kHz頻率下介電強度達到300V/μm。三級防護是關鍵的電氣隔離層，總線驅動芯片與外部電路之間集成DC-DC隔離電源和高速光耦。值得注意的是，SLOT插槽普遍采用磁耦隔離技術替代傳統光耦。
數字信號處理環節采用三重校驗機制保障數據完整性，首先在編碼階段使用曼徹斯特II型編碼，其自帶時鐘同步特性可消除±15%的時鐘漂移影響。其次，每個數據包附加16位CRC校驗碼，采用CCITT標準多項式x^16+x^12+x^5+1，能檢測所有≤16位的突發錯誤。最后在協議層設置超時重傳機制，當響應幀在預設的12個時鐘周期內未返回時，主站自動啟動重傳流程。
在抗干擾設計上，SLOT總線展現出獨特的技術特征。其差分信號線對采用1.27mm等距蛇形走線，阻抗嚴格控制在120Ω±10%。對于高頻干擾，PCB板設置三級π型濾波網絡，截止頻率分別為10MHz、100MHz和1GHz。特別值得關注的是其接地策略：SLOT總線插槽金屬外殼通過多點接地方式連接機柜，而信號地則采用單點浮地設計，兩者之間通過10nF/2kV的安規電容耦合。這種混合接地方式既能有效泄放靜電，又可避免地環路引起的共模干擾。
工業現場的應用案例印證了這些設計的有效性，如汽車焊裝生產線中采用SLOT總線的機器人控制器在滿負荷運行時，通信誤碼率較傳統并行總線降低兩個數量級。在200A電阻焊機起弧瞬間（產生約5kV/μs的瞬態干擾），SLOT總線的信號抖動控制在0.3UI以內。另一個典型案例是風電控制系統，SLOT總線接口在-40℃~85℃溫度范圍內，信號傳輸延遲變化不超過±1.5%，這得益于溫度補償電路的設計——在隔離屏障兩側均植入PT1000溫度傳感器，通過查表法實時調整驅動電流。
隨著工業4.0的發展，SLOT總線插槽的隔離技術持續演進。引入光纖隔離方案，在保持原有機械接口的前提下，將隔離電壓提升至15kV以上。同時，智能診斷功能被集成到隔離器件中，能實時監測隔離屏障的絕緣電阻（分辨率達1MΩ）和老化程度。
